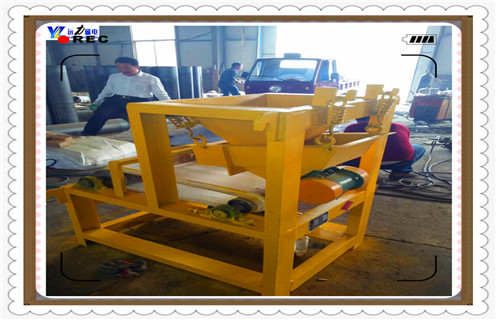

一、干式磁選機的結構與選別

　　1、該磁選機適用于選別粒度小的礦粉，對于5mm以下的粒級已解離部分，呂位提高很多，用CTG型磁選機進行預富集后，精礦可以直接進入球磨機。而對于5mm以上的粒級由于還未解離，磁滑輪干選機選別后品位提高很少。

　　2、為了提高球磨機的工作效率，必須將所有進入球磨機的物料細碎到5mm以下，以提高球磨機入磨礦物品位。在不增加后續設備臺數的情況下，選礦廠設備臺效率得到提高，既可以降低選礦廠的加工成本，又可以增加選場的精礦產量。

　　二、干式磁選機工作原理

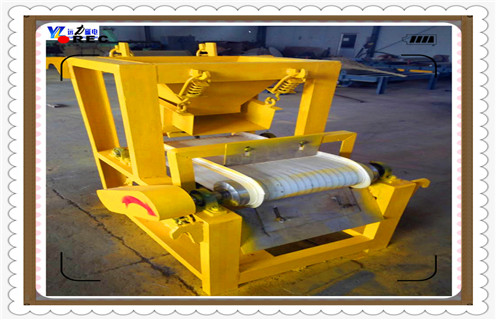

　　1、物料通過振動給料器均勻地給到第一個磁筒上，由于磁性顆粒與非磁性顆粒受到的磁力不同，在磁筒的轉動下，磁性顆粒和非磁性顆粒沿不同的運動軌跡拋落，強磁性顆粒被吸收到磁筒表面，當轉動到底部無磁場區域時會在重力作用下脫落進入接礦箱內。

　　2、弱磁性顆粒的拋落路徑介于強磁性和非磁性顆粒之間，按物料比磁化系數差異，沿靠近磁筒方向不同路徑落下，弱磁性顆粒的回收量可以通過調節分礦板角度來控制，也可以作為一種產品單獨分離出來。

　　3、而磁性最弱的顆粒在離心力作用下被拋得最遠，被接礦板回收后進入下一個磁筒再次分選，最終在非磁性物出口排出。
