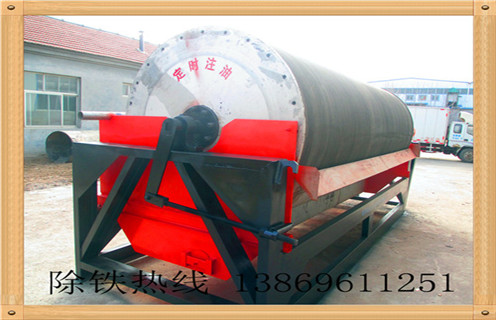

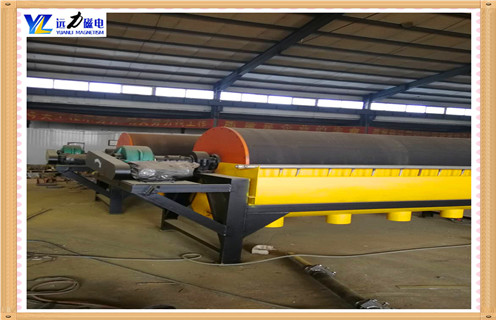

一、永磁磁選機主要部件組成

　　1、永磁滾筒是磁選機的關鍵部件，它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。

　　2、圓筒用不銹鋼板卷成，通過端蓋、軸承套、軸承、支撐于軸上，圓筒與磁系的距離不大于4mm。

　　3、傳動裝置由擺線針輪減速機、鏈輪、鏈條、傳動軸與筒連接，帶動圓筒旋轉。

　　4、槽體是分選礦物的重要部件，礦漿在槽體內流動，使磁性物質與非磁性物質分開。

　　5、機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。

　　6、磁系偏角調節裝置用于調節磁系的偏轉角度，旋轉拉桿上的螺母，通過拉桿使軸偏轉，從而使固定在軸上的磁系也隨著偏轉。

　　7、進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。

　　8、精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
